Z czego składa się system ogrzewania elektrycznego i jak działa?

System śledzenia elektrycznego: komponenty i zasada działania

Wielu klientów zna systemy śledzenia elektrycznego izolacji, ale większość nie jest świadoma ich komponentów i zasad działania. Poniżej znajduje się szczegółowe wprowadzenie.

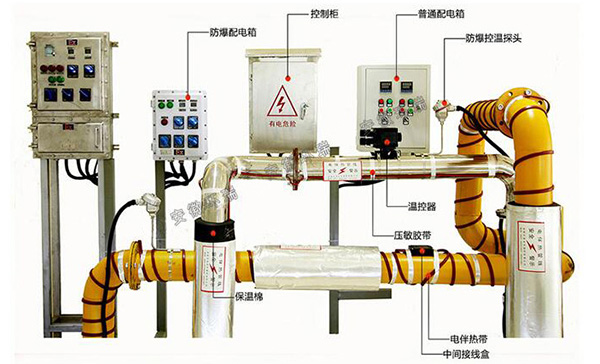

Elementy systemu śledzenia elektrycznego

1. Skrzynka przyłączeniowa przeciwwybuchowa

   • Zapewnia bezpieczne okablowanie elektryczny kabel grzewczy .

   • Jakość terminali ma bezpośredni wpływ na bezpieczeństwo systemu i ciągłość jego działania.

2. Skrzynka przyłączeniowa pośrednia przeciwwybuchowa

   • Stosowany głównie do łączenia przewodów grzejnych w złożonych liniach przekaźnikowych.

   • Może służyć jako skrzynka przyłączeniowa, jeśli nie zostaną przekroczone limity użytkowania.

3. Skrzynka przyłączeniowa do uszczelnienia końcowego

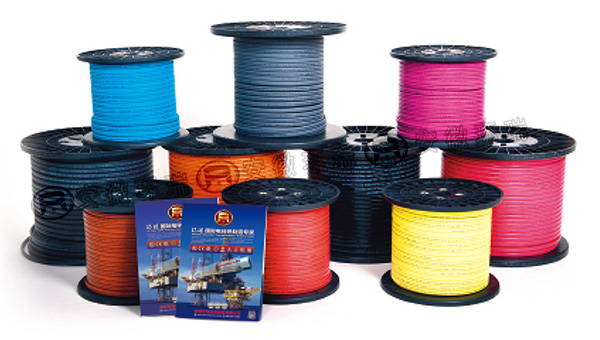

• Używane do kończenia samoregulujący kabel grzejny S.

• Drugi koniec należy uszczelnić tym pudełkiem i zastosować rurkę termokurczliwą.

• Ważny : Nigdy nie należy łączyć bezpośrednio dwóch końców przewodu grzejnego lub równoległych szyn zbiorczych.

1. Taśma aluminiowa

   • Zwiększa powierzchnię grzewczą kabla, poprawiając rozprowadzanie ciepła i wydajność.

2. Taśma termoprzylepna

   • Mocuje kabel grzejny do rur lub urządzeń.

   • Do mocowania można również użyć opasek zaciskowych ze stali nierdzewnej.

3. Etykiety ostrzegawcze

   • Naklejany na zewnętrzną powierzchnię po instalacji jako przypomnienie o bezpieczeństwie i wskaźnik zasilania.

Zasada działania śledzenia elektrycznego

Zasada jest prosta: elementy grzewcze są instalowane pomiędzy warstwą izolacyjną a obiektem, który ma zostać ogrzany. Podczas działania elementy te utrzymują docelową temperaturę, zapewniając, że płyny lub sprzęt pozostają w pożądanym zakresie.

• W środowiskach o niskiej temperaturze :
  Przewodzący polimer rozszerza się, zmniejszając przepływ prądu i wydzielanie ciepła, stabilizując w ten sposób temperaturę.

• W warunkach przegrzania :
  Polimer znacznie się rozszerza, niemal całkowicie odcinając przepływ prądu i minimalizując emisję ciepła.

Ten samoregulujący mechanizm zapewnia skuteczną izolację. Gdy temperatury przekraczają limity, generowanie ciepła automatycznie ustaje.

Notatki kluczowe

• Podczas instalacji należy zawsze przestrzegać wytycznych bezpieczeństwa.

• Właściwy dobór komponentów gwarantuje niezawodność i trwałość systemu.
